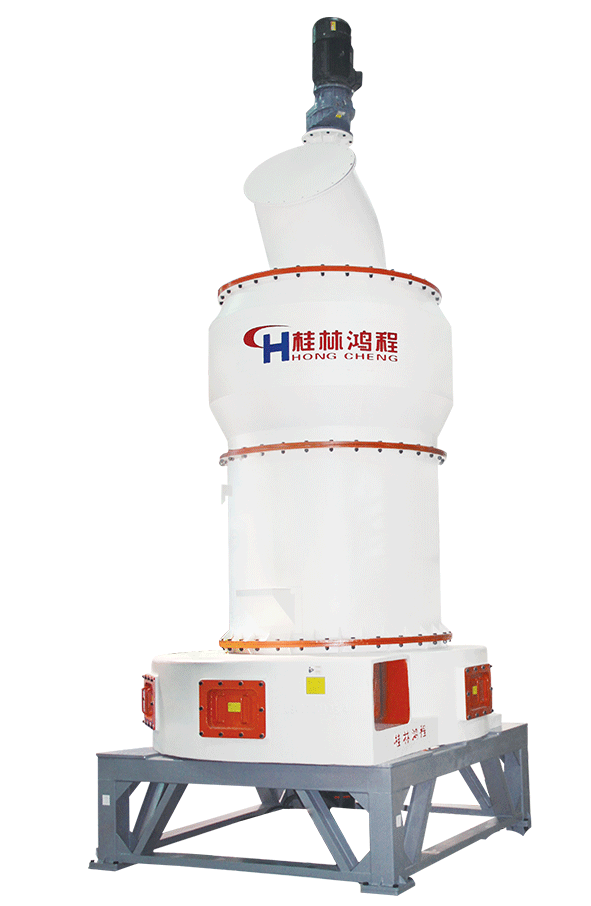

HC/HCQ系列擺式磨粉機

鴻程特有技術：新型縱擺結構　產量比傳統雷蒙磨粉機高30-40%

HC系列擺式磨粉機是桂林鴻程在傳統雷蒙磨基礎上，自主研發創新的一款新型高效粉磨設備，各項技術指標同比R型機均有大幅度提高，是傳統雷蒙磨的理想替代產品。其中HC1700型比同類5R設備產量高出約2.5至4倍，有效降低能耗，HC3000型號是目前全球超大型雷蒙磨粉機，能滿足不斷擴大的工業化規模生產需求，大大提高設備效能，技術處于國內高超水平，特別適合如電廠脫硫、錳業、煤粉等大規模粉體加工。

成品粒度：38-180μm　　生產能力：1-90t/h

該產品適用于粉磨石灰石、方解石、滑石、白云石、石英石、鋁礬土、大理石、長石、重晶石、磷礦、煤礦、陶土、石墨、高嶺土、硅灰石、石灰、膨潤土等莫氏硬度7級以下，濕度6%以?xún)?nèi)的各種非易燃易爆物料。

設備構造及原理

粉磨：
粒徑適合的原料，通過給料機構（振動/皮帶/螺旋給料機或鎖風喂料機等）送入主機；高速旋轉的磨輥在離心力作用下緊緊滾壓在磨環上，由鏟刀鏟起物料送到磨輥和磨環形成的碾磨區域，物料在碾壓力的作用下破碎成粉；在風機的作用下，碾磨成粉的物料被吹起經過分選機，達到細度要求的通過分選機，達不到要求的被分選機攔下，重回磨腔繼續碾磨。
收集：
1、閉路系統：分選出的合格物料通過管道吹入旋風收集器，通過旋風的作用，實現料、氣分離，收集的物料經卸料閥送入下一工序，分離的氣流通過風機作用，進入主機，參與下一次循環；系統中多余的氣流通過脈沖除塵器后，排放到大氣中，保證系統穩定運行；脈沖除塵器收集效率達99.99%，保證排放達到環保標準。
2、開路系統：分選出的合格物料通過管道吹入脈沖收集器，通過濾袋的作用，實現料、氣分離，收集的物料經卸料閥送入下一工序，分離的氣流通過風機作用，進入排氣管道，排放到大氣中；脈沖除塵器收集效率達99.99%，保證排放達到環保標準。
成品處理：
旋風/脈沖收集器下方卸料閥，可接包裝機直接裝袋打包，也可接散裝機直接裝車運輸，還可通過輸送機構送到成品倉儲存。

HC系列擺式磨粉機主機剖視圖
HC系列擺式磨粉機生產線效果圖
HC系列擺式磨粉機生產線效果圖

產品優勢

技術參數

根據不同物料的特性，桂林鴻程為您提供科學合理的制粉設備配置方案。

HC/HCQ系列擺式磨粉機技術參數
型號磨輥個數磨環公稱直徑最大進料粒徑成品粒度(μm)產量(t/h)整機功率
HC8003800≤1538-180(80-400目)0.3-349.5
HC10003/41000≤201-5101
HC13004/51300≤302-9198.5
HCQ150041500≤302-10282
HCQ185041850≤308-28400
HCQ200042000≤4010-35537
HCQ230042300≤4010-45685
HCQ260042600≤4015-60975
HC300043000≤4045-901832
HC110G3800≤202-6101
HC150G41000≤304-12282
HC186G41300≤309-30400
HC230G41500≤4012-45685
HC260G41850≤4018-65975
HC339G42000≤5042-851832

說明：產量與物料種類、物料成分、區域分布、原料顆粒大小相關，以上數據僅供參考。


案例現場視頻

案例現場視頻

CASE VIDEOS

樣板工程

物料加工

桂林鴻程制粉設備應用于大型非金屬礦制粉、環保脫硫石灰石制粉、碳酸鈣制粉、大型煤粉設備、石油焦燃料行業、錳礦加工領域、礦渣、水渣、粉煤灰綜合利用、石膏制粉等諸多領域。
